Преглед

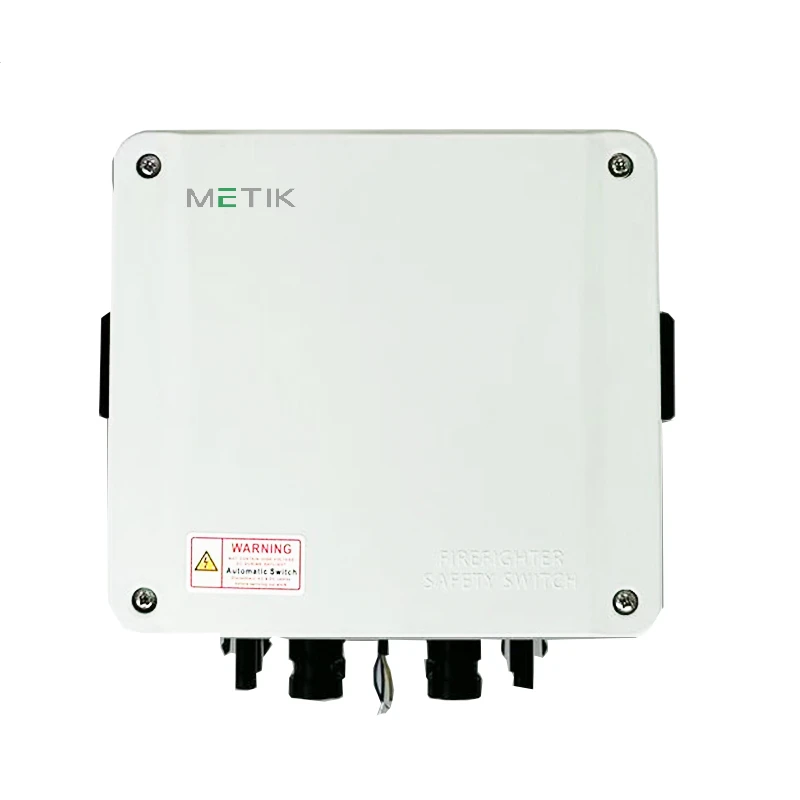

Пожарникарският превключвател е специализиран симулатор за изключване на постоянен ток-, инсталиран в близост до слънчевия масив на покрива. Основната му цел е да осигури автоматична или ръчна електрическа изолация на спасителни линии за постоянен ток (DC) с високо-напрежение, преминаващи през сграда по време на авария.
Технически спецификации
|
Параметър |
Спецификация |
|
Максимално системно напрежение |
1000V / 1500V DC |
|
Номинален работен ток |
16A / 32A / 40A / 55A |
|
Конфигурация на стълба |
2P / 4P / 4B (двойна MPPT поддръжка) |
|
Оценка на изолация и пренапрежение |
Uimp 8kV |
|
Механичен живот |
>10 000 операции |
|
Електрическа издръжливост |
>1500 цикъла на пълно{2}}разединяване на товара |
|
Контролно захранване |
100–240V AC, 50/60Hz |
Ключови характеристики
Изгасване на магнитна дъга:Патентованите магнитни дъгогасителни-камери потискат постоянните дъги съгласно IEC 60947-3 категории на използване, намалявайки ерозията на контакта, за да поддържат дългосрочни стандарти за устойчивост на контакт.
Структурна цялост при високи-температури:Поликарбонатният корпус поддържа номинална механична деформация и якост на удар при слънчево облъчване на покрива до граница на околната среда от 85 градуса.
Пружинно-механично задвижване:-Задвижваната от мотора акумулираща пружина се освобождава механично в рамките на 150 ms при загуба на захранване за управление на променлив ток, изпълнявайки физическа изолация на постоянен ток, за да отговори на изискванията за дистанционно бързо изключване.
IP66 запечатан корпус с вграден вентилационен отвор:UV{0}}стабилизиран корпус, снабден с-изравняващ налягането мембранен клапан за елиминиране на вътрешната кондензация от дневните температурни колебания, без да се компрометира защитата от проникване IP66.
Производствена прецизност
Автоматизирано сглобяване и контрол на качеството
Производствените линии използват автоматизирани станции за закрепване с въртящ момент-с цифрово регистриране, за да осигурят еднаква сила на затягане във всички структурни съединения.
Проверка на проникване и херметичност
Всяка отделна единица се подлага на автоматизиран{0}}тест за падане на налягането, за да се провери целостта на уплътнението IP66 преди окончателното опаковане.
Рутинно диелектрично изпитване
Всички модули преминават автоматизирана оптична инспекция (AOI) за управляваща електроника, последвана от 3,5kV променливотоков тест за изолация, за да се провери възможностите за устойчивост на диелектрик.
AQL 0.4 Одит и тестване на околната среда
Urna condimentum mattis pellentesque nibh. Integer vitae justo eget magna.
Търговски условия
MOQ & OEM опции:Минималното количество за поръчка е 200 единици за стандартни модели; персонализираното OEM брандиране и конфигурационни протоколи изискват минимум 1000 единици.
ISTA-3A & ISPM-15 Опаковка:Доставя се в двойно{0}}стенни 5-слойни гофрирани картонени кутии с индивидуални-формовани вложки от HDPE пяна, палетизирани върху топлинно обработени, фумигирани дървени палети.
Оптимизация на контейнера:Стандартен контейнер 20GP побира до 5400 опаковани единици, като оптимизира ефективността на обема и понижава-разходите за океански транспорт на единица.
Време за изпълнение:Завършване на първата партида в рамките на 25 работни дни след-депозиране; повтарящи се общи договорни поръчки, изпратени в рамките на 10 работни дни.
Поддържани Incoterms:Налични условия за доставка FOB, CIF и DDP.
След{0}}продажбена поддръжка
5-годишна функционална гаранция:Покрива 100% замяна за механични или електрически функционални повреди при стандартни работни параметри.
24-часово техническо SLA:Запитванията за инженерство и-съвместимост с мрежи получават официален технически отговор от екипа за научноизследователска и развойна дейност в рамките на 24 часа.
Образци за инженерна оценка:Налични единици за оценка за лабораторна квалификация и тестване-за съвместимост на инвертора.
15-годишна наличност на резервни части:Гарантирано непрекъснато снабдяване с точен механичен форм{0}}компоненти и вътрешни резервни части след-закупуване.
Протокол за предварителна замяна:При потвърждаване на случай на сериен дефект (над 0,1% честота на повреда на място), модулите за подмяна се транспортират незабавно по въздух-, за да се сведе до минимум времето за престой на обекта.
ЧЗВ
Въпрос: На какви международни сертификати за безопасност отговаря Fireman Switch?
О: Пожарникарският превключвател е проектиран и тестван съгласно IEC 60947-3 категория за използване на постоянен ток за фотоволтаични приложения за изключване, покриващи номинални напрежения до 1000V DC и 1500V DC. Документация за маркировка CE и доклади от -типови изпитвания на трети страни, потвърждаващи номиналния импулсен удар от 8 kV и защитата от проникване IP66, са достъпни за изтегляне при регистрация на проекта.
Въпрос: Може ли този превключвател да бъде интегриран в съществуващи соларни инверторни системи?
A: Да. Превключвателят поддържа 2P и 4P полюсни конфигурации с възможност за двоен MPPT вход, което го прави съвместим с повечето стрингови инверторни архитектури от производители като SMA, Huawei и Fronius в системните класове 1000V DC и 1500V DC.
Въпрос: Как се проверява потискането на дъгата при реални работни условия?
A: Потискането на дъгата е валидирано чрез IEC 60947-3 изпитване за издръжливост при номинален ток (16A до 55A) и пълно постоянно напрежение на натоварване, което потвърждава, че патентованите магнитни дъгогасителни-камери постигат необходимите по-големи или равни на 1500 цикъла на изключване при пълно натоварване, като контактното съпротивление остава в рамките на спецификацията.
Въпрос: Какво се случва, ако контролното захранване се повреди?
О: Когато променливотоковото управляващо захранване (100–240 V) бъде изгубено, пружинно-задвижваният механичен задвижващ механизъм се освобождава в рамките на 150 ms и физически отваря DC контактите без каквато и да е електронна команда-отказ-безопасен дизайн, който отговаря на NEC 2017 член 690.12 намерение за бързо изключване.
Въпрос: Как се осигурява-дългосрочна надеждност в производствените партиди?
О: Всяка производствена партида се одитира съгласно стандартите ISO 2859-1 AQL 0.4, като произволни проби се подлагат на термичен цикъл от -40 градуса до +85 градуса и автоматизирано изпитване за издръжливост на диелектрик 3,5 kV AC на 100% от устройствата.
В: Превключвателят подходящ ли е за екстремни покривни среди?
A: Да. IP66-запечатаният поликарбонатен корпус издържа на постоянни температури на околната среда до 85 градуса при пряка слънчева радиация, а интегрираният мембранен клапан за изравняване на налягането предотвратява вътрешната кондензация от ежедневните температурни колебания, без да компрометира защитата от проникване.
Въпрос: Какъв вид поддръжка е необходима след инсталирането?
О: Не е необходимо вътрешно обслужване. Единствената препоръчителна поддръжка е годишна визуална проверка на въртящия момент на клемите (затягане до посочените 2,5 Nm според ръководството за монтаж) и функционален тест на сигнала за дистанционно изключване, за да потвърдите задействането от 150 ms.
Въпрос: Може ли устройството да се използва в фотоволтаични системи, съвместими с бързо изключване?
A: Да. Когато е свързан като инициатор за бързо изключване на ниво масив и е свързан към AC управляващ сигнал от съвместим инвертор, превключвателят отговаря на изискванията за бързо изключване на NEC 2017 §690.12 за системи, инсталирани на или в сгради.
В: Как се гарантира последователността на продукта при големи поръчки?
О: За големи поръчки партидните одити на AQL 0.4 осигуряват статистически стабилна извадка-при това ниво на приемане партида от 5000 единици ще изисква нулеви дефекти в извадка от 200 единици, за да премине, гарантирайки много високо изходящо качество.
Въпрос: Кои са основните сценарии за повреда, които системата е предназначена да предотврати?
О: Трите основни сценария за повреда, които проектът адресира, са контактно заваряване при висок DC пусков ток, неконтролирано образуване на дъга по време на изключване на-товара и непълна изолация, причинена от повреда на управляващата верига.
